dp Lichtschienen

Mit dem TV-TRACK bieten wir vier multifunktionelle Profilschienen an, die als effektives Lichtschienensystem in Studios jeder Größe Verwendung finden können. Sie ermöglichen eine wirtschaftliche und flexible horizontale Positionierung von Beleuchtungsgeräten und Punktzügen.



Grundlegendes Unterscheidungsmerkmal der vier Profiltypen ist die Größe ihrer Bauform, die eine unterschiedlich hohe Belastbarkeit der Schienen zur Folge hat. Mit dem Typ TT 100 steht ein besonders schmal konstruiertes Profil zur Verfügung, das sich in Anbetracht seiner Traglast für kleine bis mittlere Anwendungen eignet, während das System TT 120 für Studios mit größeren Spannweiten konzipiert ist. Das Profil TT200 ist für große Räume und für schwere Lasten wie Teleskopleuchtenhänger und Punktzüge ausgelegt. Mit der Schiene TT100D können Traversensysteme aufgebaut werden.


TV-TRACK TT100 und TT120

Das TV-TRACK System besteht aus einem Aluminiumprofil, das einerseits über einen Kanal für Laufwagen verfügt, an die Scheinwerfer und andere Geräte angehängt und verfahren werden können. Andererseits wird die Strom- und Signalversorgung der Geräte in dem Profil realisiert.

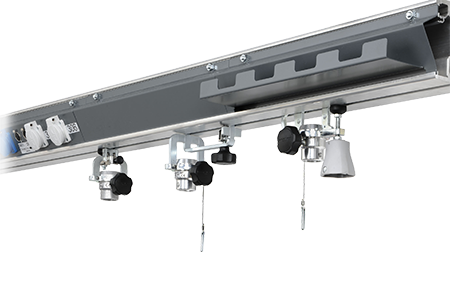

Im einfachsten Anwendungsfall ist die Schiene mit seitlich am Profil befestigten Steckdosen nach Kundenwunsch versehen. Die Schiene fungiert dabei gleichzeitig als Kabelkanal, wodurch die Installation zusätzlicher Kabelpritschen entfällt. Neben Lastkabeln sind ebenso auch Datenleitungen von Steuersignalen integrierbar, seitliche Abdeckbleche führen zu einem geschlossenen System. In Verbindung mit der hohen Festigkeit des Aluminiums fällt der Installationsaufwand so gering aus.

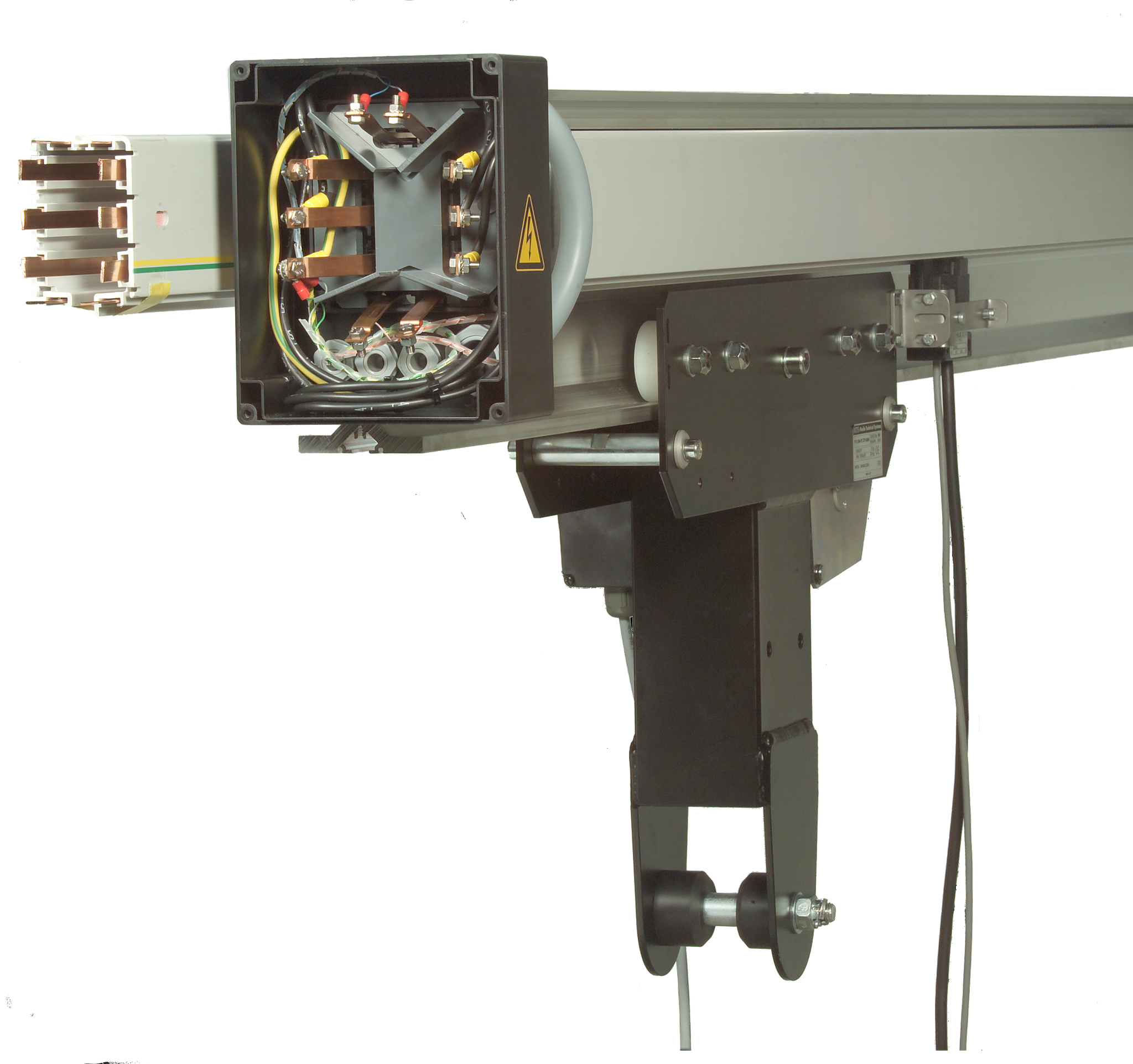

Ein höheres Maß an Flexibilität eröffnet die Verwendung einer Stromschiene, die mit wenigen Handgriffen an das Profil angeklemmt werden kann. Sie erlaubt die Versorgung von bis zu 7 Stromkreisen pro Schienenelement - mit einer Gesamtbelastbarkeit von bis zu 60A pro Schiene. Bei längeren Strecken können die Schienen in einzelne Abschnitte unterteilt und durch überfahrbare Isolierstücke elektrisch voneinander getrennt werden. Die Stromschienen sind sowohl für die direkte Einspeisung von Dimmerkreisen als auch für die Versorgung von LED-Leuchten mit Ansteuerung über DMX  geeignet. Der Laufwagen verfügt in diesem Fall über einen Stromabnehmer sowie eine Steckdose zum Abstecken des Scheinwerfers. Laufwagen und Stromabnehmer sind direkt gekoppelt, wodurch die sonst üblichen Schlepp- und Spiralkabel entfallen und die Geräte ohne Umstecken über die gesamte Schienenlänge verfahren werden können.

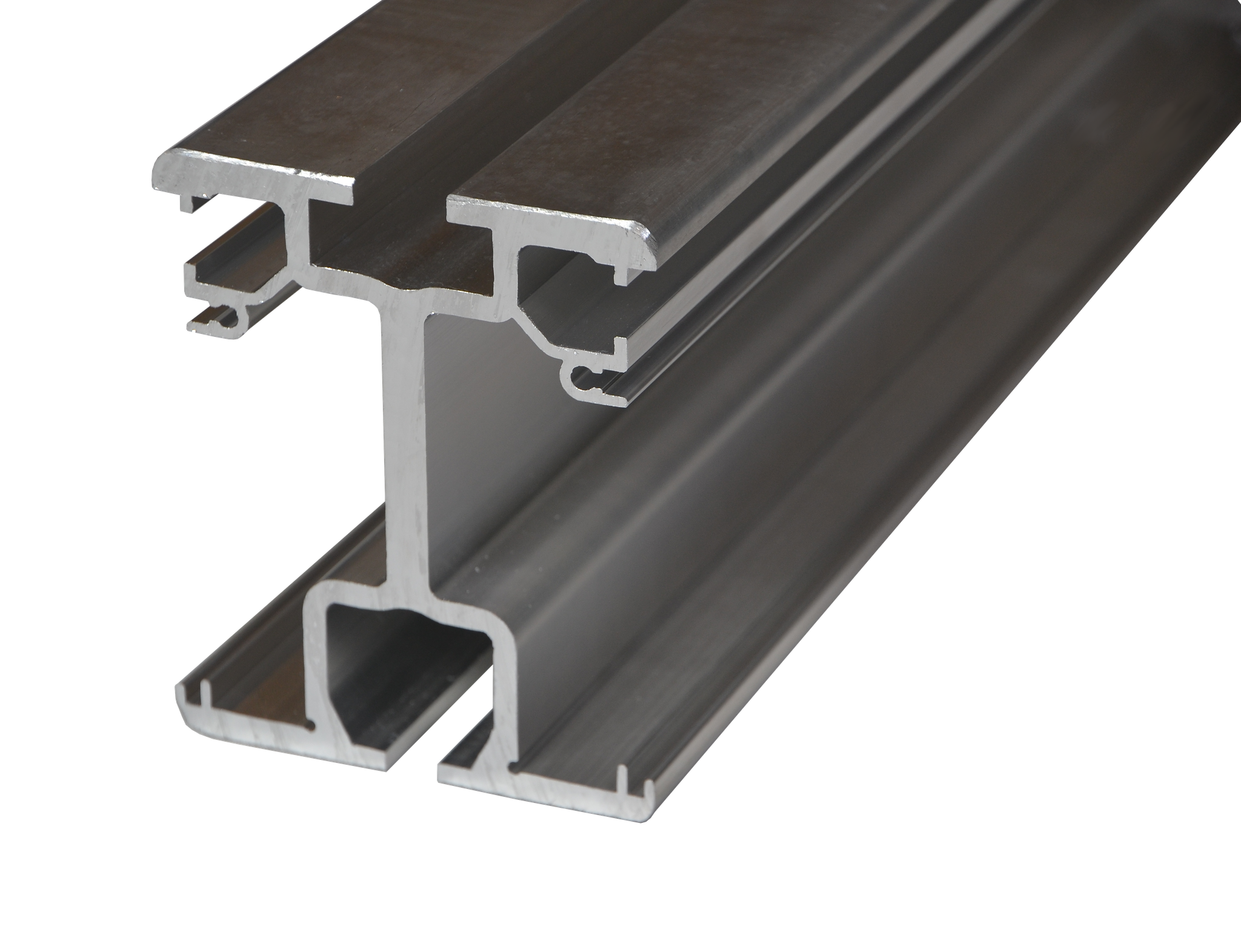

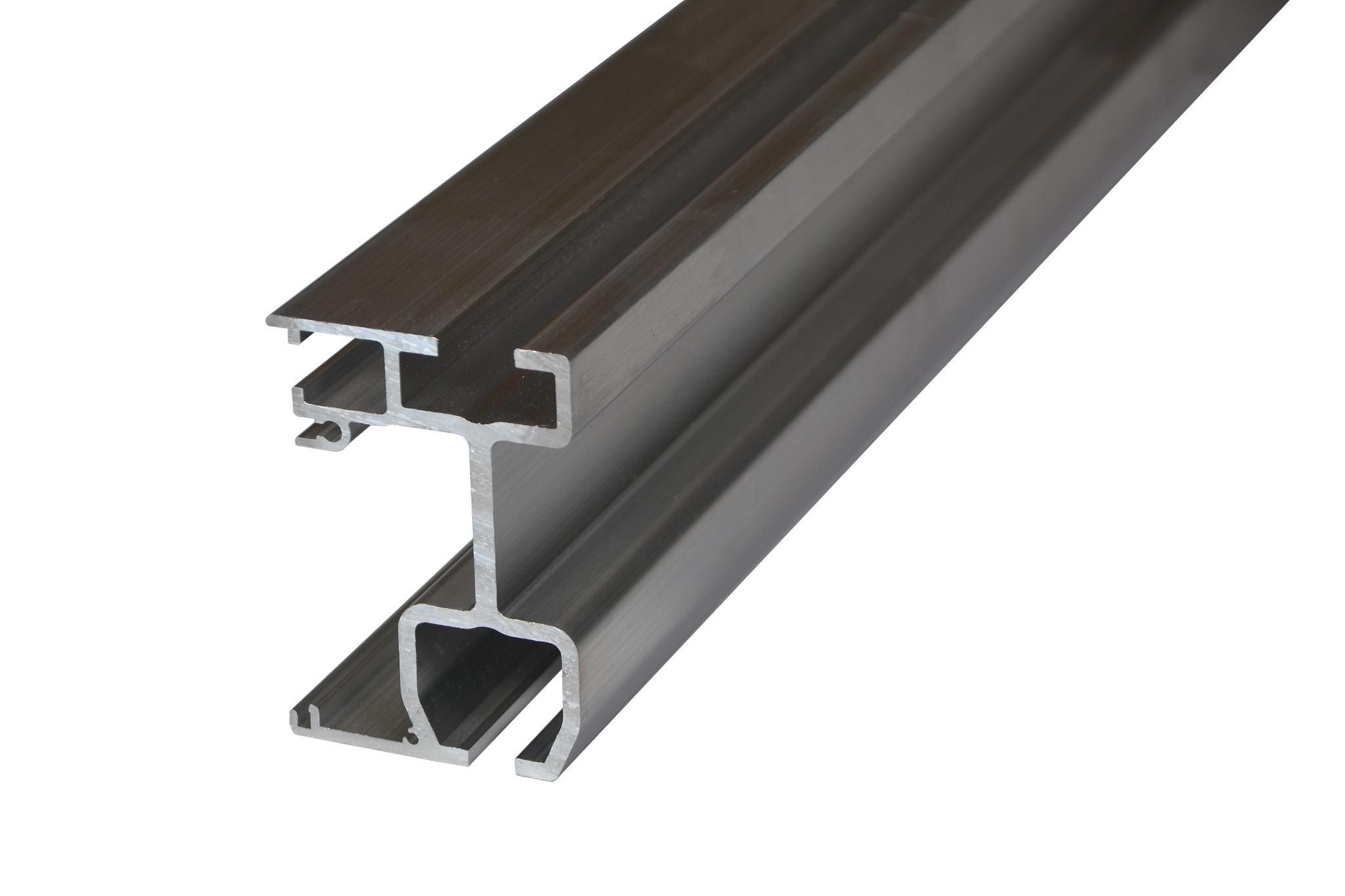

An dem Profil TT100 lassen sich an einer Seite Steckdosen oder Stromschienen befestigen, der Typ TT120 hat an beiden Seiten diese Aufnahmemöglichkeiten. Ein umfangreiches Programm an Laufwagen und Zubehör runden das System ab.


TV-track tt100D

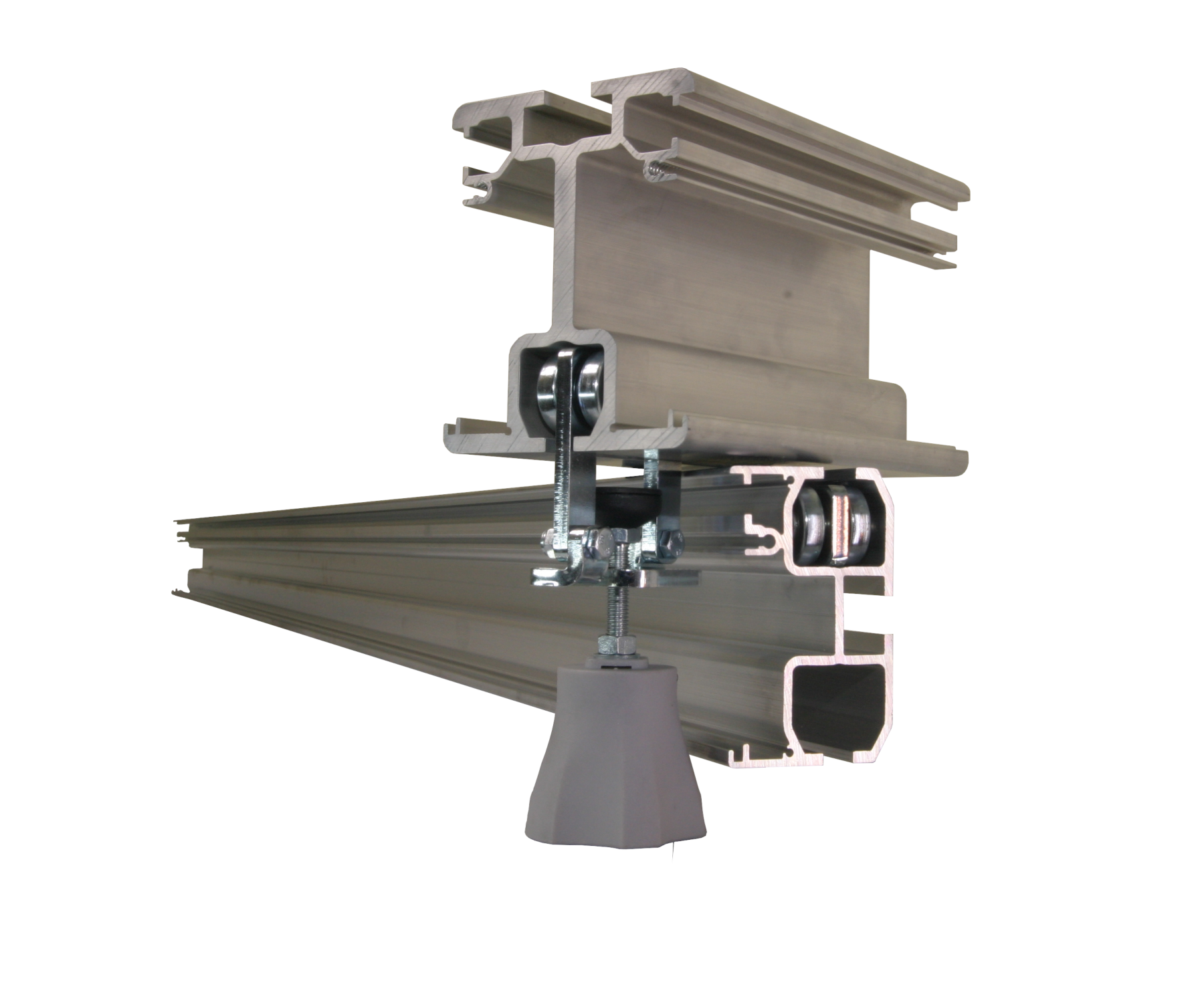

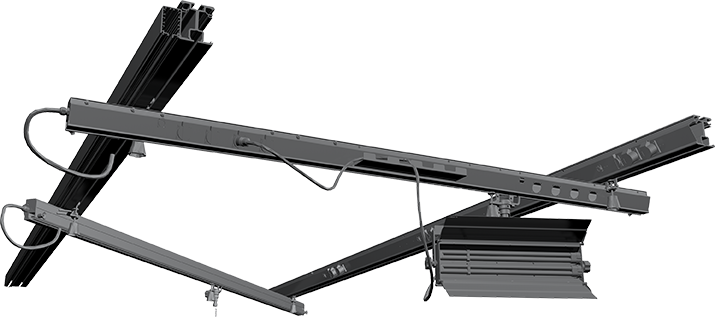

Das Laufschienensystem TV-TRACK TT100D ergänzt die Profilreihe TT 100 und TT 120. Das System besteht aus Schienenstrecken TT 100 D, die als Traversen in fest angeordneten paarigen Trag-/Laufschienenstrecken TT 100 oder TT 120 mit speziellen Laufwagen gerade oder schräg bis +/- 45° verschoben werden können.

Für die Strom- und Signalversorgung der Beleuchtungs-geräte stehen Anschlussplatten mit Steckdosen, Kabelträger und Abdeckplatten zur Verfügung, die sowohl an den Trag-/Laufschienen als auch an den Traversenschienen angebaut werden können. Die Kabel werden, wie beim TV-TRACK-System üblich, in den Laufschienenprofilen geführt, so dass zusätzliche Kabelkanäle entfallen können. Auch ist eine Einspeisung der Schienen über ebenfalls angebaute Stromschienen möglich.



TV-TRACK TT200

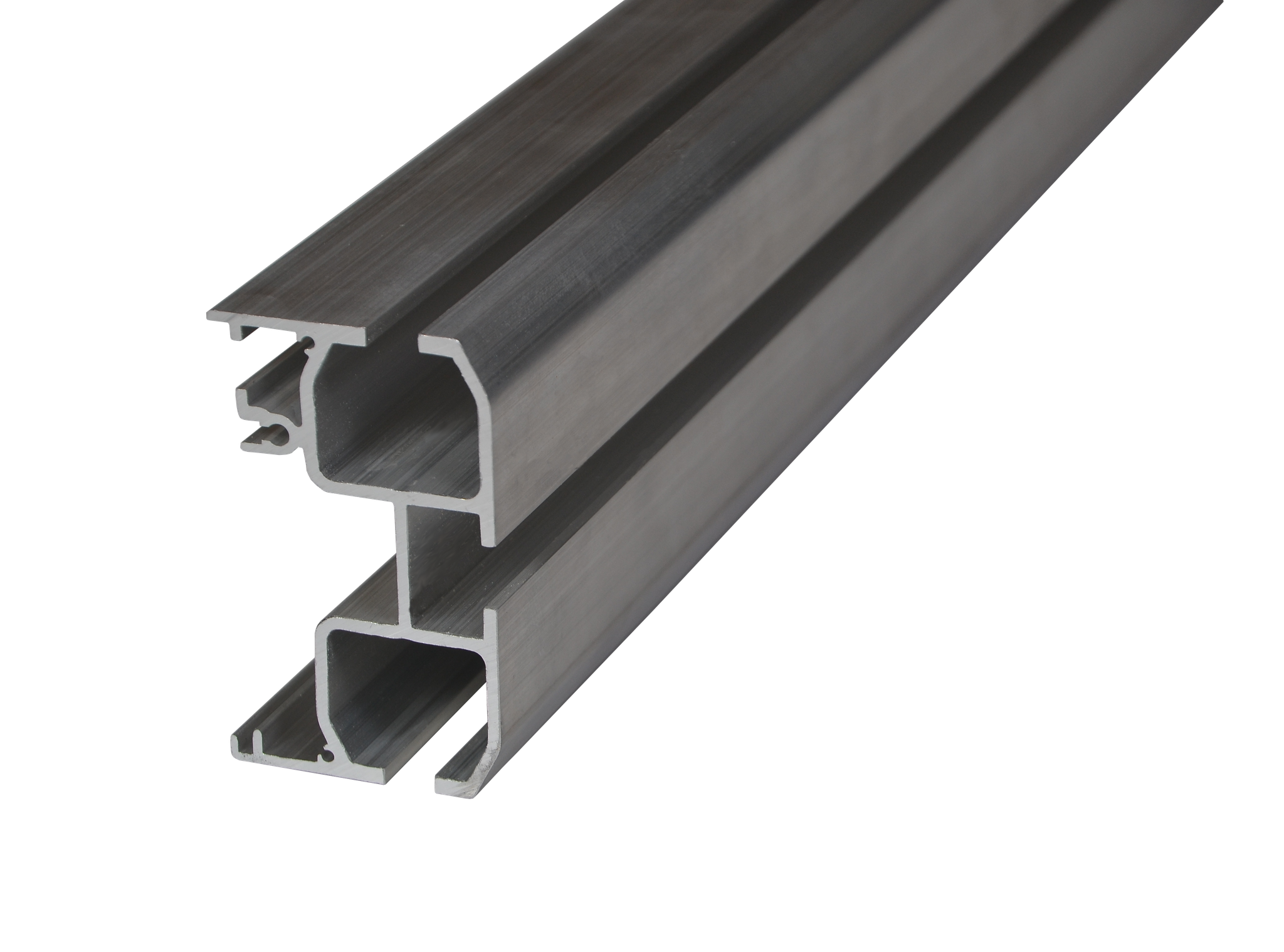

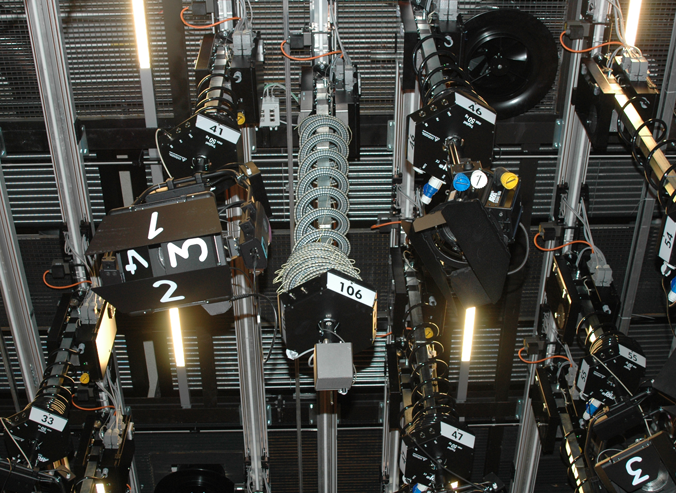

Das Profil TT 200 rundet das TV-TRACK-System nach oben ab. Es ist für die Verwendung mit Teleskopleuchtenhängern oder Punktzügen konzipiert. Im Vergleich zu den sonst verwendeten Stahlprofilen bietet es eine erheblich höhere Präzision. Der Montageaufwand und der Platzbedarf, auch in Verbindung mit industriell gefertigten Stromschienen, ist deutlich geringer. Laufwagen und damit komplette Geräte können an beliebiger Stelle der Schiene durch Aufklappen des Laufwerkes entnommen werden.




TV-TRACK mfc

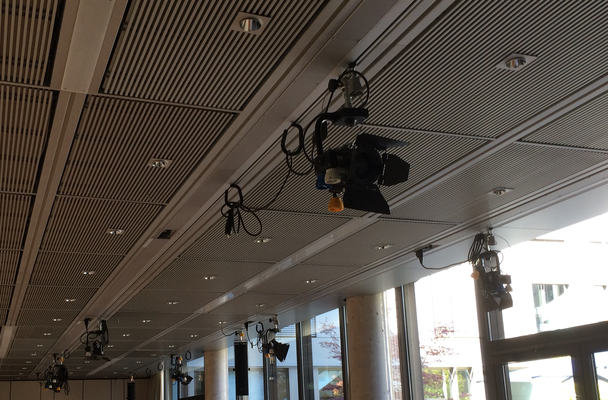

 Das Laufschienen-Kanalsystem TT 100 MFC ist speziell für Räume konzipiert, die nur gelegentlich für Fernsehaufnahmen oder andere Veranstaltungen genutzt werden. Das System fügt sich elegant in vorhandene abgehängte Decken ein, und bietet doch alle Vorteile des TV-TRACK Systems: Einfache Positionierung von Scheinwerfern und anderen Geräten mit Laufwagen an der Decke, Montage von Steckvorrichtungen, Sicherungen und Kabelklemmen direkt im Kanal, einfache Installation.



Die Einbauten sind vertieft in dem MFC-Kanal angeordnet, wodurch z.B. Steckdosen nicht überstehen. Über Kabelhaken, die in den Laufkanal des Profils TT 100 eingeklemmt werden, können die Kabel im Bereich der Schienen geordnet und befestigt werden. Die Laufschienen und Kanäle werden nach Kundenwunsch verschiedenfarbig eloxiert oder lackiert, womit eine gestalterische Anpassung an die Decke möglich ist.
